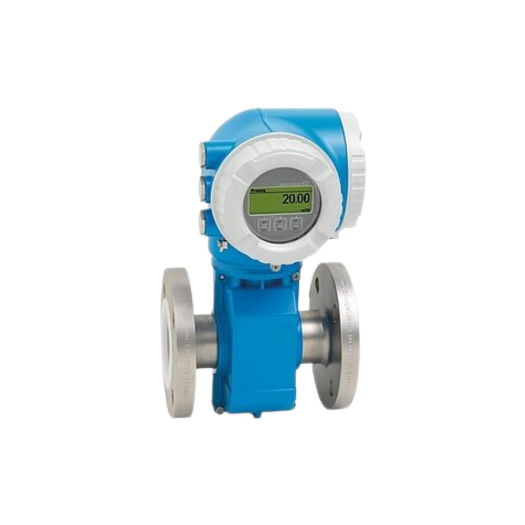

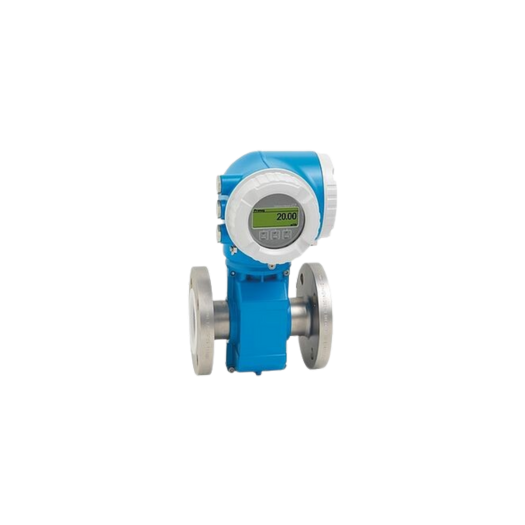

Endress+Hauser Proline Promag P 300 Electromag-netic flowmeter

Wat is het?
De Endress+Hauser Proline Promag P 300 is een geavanceerde elektromagnetische flowmeter die is ontworpen voor het nauwkeurig meten van corrosieve vloeistoffen bij hoge temperaturen. Deze flowmeter is bij uitstek geschikt voor veeleisende chemische en procestoepassingen waar betrouwbaarheid, duurzaamheid en precisie centraal staan. Het meetsysteem is ongevoelig voor variaties in druk, temperatuur, dichtheid en viscositeit, wat zorgt voor stabiele en reproduceerbare meetresultaten. Dankzij het compacte ontwerp, het achteraf monteerbare display en uitgebreide communicatiemogelijkheden kan de Promag P 300 eenvoudig worden geïntegreerd in bestaande of nieuwe installaties.

Hoe werkt het?
De Promag P 300 maakt gebruik van het elektromagnetische meetprincipe, waarbij het spanningsverschil dat ontstaat wanneer een geleidende vloeistof door een magnetisch veld stroomt, proportioneel is aan het debiet. Dit bidirectionele principe is contactloos, uiterst betrouwbaar en vrij van bewegende onderdelen. De meter is voorzien van een transmitter met Heartbeat Technology, die continue zelfdiagnose en statusbewaking mogelijk maakt zonder dat het proces hoeft te worden onderbroken. Hierdoor is preventief onderhoud beter te plannen en wordt stilstand tot een minimum beperkt.

Welke problemen lost het op?
In chemische processen met agressieve of hete vloeistoffen is een foutmarge in de meting niet alleen kostbaar, maar ook potentieel gevaarlijk. Traditionele meters zijn vaak gevoelig voor mediumeigenschappen of slijtage door bewegende delen. De Promag P 300 lost dit op met een robuust ontwerp, onderhoudsarme technologie en een hoge bestendigheid tegen corrosie. De nauwkeurige meting draagt bij aan optimale procesbeheersing, vermindert verspilling van grondstoffen en voorkomt foutieve doseringen. Dankzij de integratie met digitale communicatiesystemen is de Promag P 300 ook ideaal voor gebruik binnen industriële automatisering en Industrie 4.0-toepassingen.

Meetprincipe
Elektromagnetisch

Productomschrijving
Hogetemperatuur-flowmeter voor procestoepassingen met een compacte, gemakkelijk toegankelijke transmitter.
Speciaal ontworpen voor chemische en procestoepassingen met corrosieve vloeistoffen en hoge mediumtemperaturen.

Sensor kenmerken

Geschikt voor diverse toepassingen dankzij een brede keuze aan natte materialen
Energiezuinige flowmeting – geen drukverlies door versmalling van de doorstroomdoorsnede
Onderhoudsvrij – geen bewegende onderdelen
Nominale diameter: maximaal DN 600 (24")
Alle gangbare Ex-goedkeuringen beschikbaar

Transmitter kenmerken

Volledige toegang tot proces- en diagnostische informatie – talrijke, vrij combineerbare I/O’s en veldbussen
Verminderde complexiteit en variatie – vrij configureerbare I/O-functionaliteit
Geïntegreerde verificatie via Heartbeat Technology
Bekleding van de meetbuis: PTFE of PFA
Compacte tweekamerbehuizing met maximaal 3 I/O’s
Achtergrondverlicht display met touchbediening en WLAN-toegang
Afstandsdisplay beschikbaar

Nominale diameterbereik
DN 15 tot 600 (½ tot 24")

Natte materialen
Bekleding: PFA; PTFE
Elektroden: 1.4435 (F316L); Alloy C22, 2.4602 (UNS N06022); Tantaal; Platina; Titanium

Gemetene grootheden
Volumestroom, geleidbaarheid, massastroom

Maximale meetfout
Volumestroom (standaard): ±0,5 % v.e. ± 1 mm/s
Volumestroom (optioneel): ±0,2 % v.e. ± 2 mm/s (Flat Spec)

Meetbereik
4 dm³/min tot 9600 m³/h (1 gal/min tot 44.000 gal/min)

Maximale procesdruk
PN 40, Klasse 300, 20K

Mediumtemperatuurbereik
Bekleding PFA: –20 tot +150 °C
Bekleding PFA hoge temperatuur: –20 tot +180 °C
Bekleding PTFE: –40 tot +130 °C

Omgevingstemperatuurbereik
Flens koolstofstaal: –10 tot +60 °C
Flens roestvrij staal: –40 tot +60 °C

Materiaal sensorgehuis
DN 15 tot 300: AlSi10Mg, gecoat
DN 350 tot 600: Koolstofstaal met beschermende lak

Materiaal transmitterbehuizing
AlSi10Mg, gecoat; 1.4409 (CF3M) vergelijkbaar met 316L; roestvrij staal voor hygiënisch ontwerp

Beschermingsklasse
Standaard: IP66/67, Type 4X

Display / bediening
4-regelig display met achtergrondverlichting en touchbediening (van buiten af te bedienen)
Configuratie via lokaal display en bedieningssoftware
Afstandsdisplay beschikbaar

Uitgangen
3 uitgangen:

4-20 mA HART (actief/passief)
4-20 mA WirelessHART
Puls-/frequentie-/schakeluitgang (actief/passief)
Dubbele pulsuitgang (actief/passief)
Relaisuitgang

Ingangen

Statusingang
4-20 mA ingang

Digitale communicatie
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, PROFINET, PROFINET over Ethernet-APL, Ethernet/IP, OPC-UA

Voedingsspanning
DC 24 V
AC 100 tot 230 V
AC 100 tot 230 V / DC 24 V (niet-gevarenzone)

Goedkeuringen voor gevarenzones
ATEX, IECEx, cCSAus, INMETRO, NEPSI, EAC, JPN, UK Ex, KC

Productveiligheid
CE, C-tick, EAC-markering

Functionele veiligheid
Conform IEC 61508, toepasbaar binnen veiligheidsrelevante toepassingen conform IEC 61511

Meetcertificaten en goedkeuringen
Kalibratie volgens ISO/IEC 17025
Heartbeat Technology voldoet aan ISO 9001:2015 – paragraaf 7.1.5.2 a (TÜV SÜD-attest)

Scheepvaartcertificaten
LR, DNV, ABS, BV

Drukcertificaten
PED, CRN

Materiaalcertificaten
3.1 materiaal

Hygiënische certificaten
ACS, NSF 61, WRAS

Technical Information Proline Promag P 300 Electromagnetic flowmeter
